ＶＲ型 溝付ローラー 寸法表

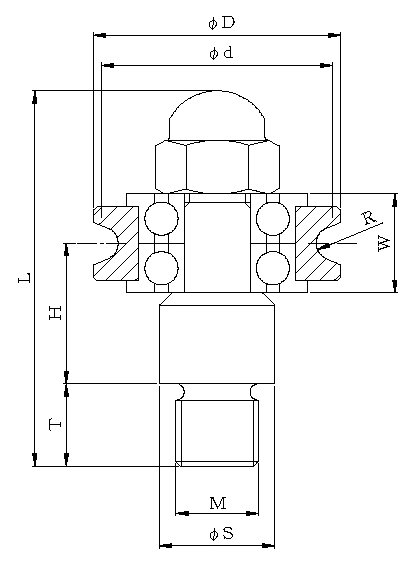

ＶＲ１３・ＶＲ２０・ＶＲ３０ 形状
|

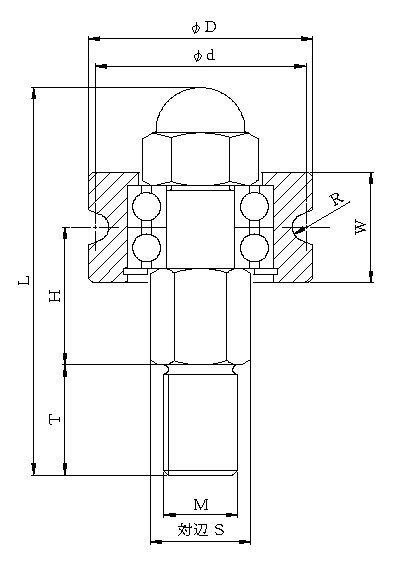

ＶＲ４９・ＶＲ６３・ＶＲ７３ 形状
|
 |
 |
| 型 式 |
Ｄ |
ｄ |
Ｗ |
Ｌ |
Ｈ |
Ｍ |
Ｓ |
Ｔ |
Ｒ ( )内は線径 |
定 価 |
| VR13-□ |
13 |
11 |
6 |
26 |
9.5 |
M5 |
7 |
7 |
0.15(0.3)
0.25(0.5) |
- |
| VR20-□ |
20 |
17 |
10 |
36.5 |
14 |
M8 |
11 |
8 |
0.25(0.5), 0.5(1.0),
0.75(1.5), 1.0(2.0) |
- |
| VR30-□ |
30 |
28 |
12 |
45.5 |
17 |
M10 |
14 |
10 |
1.0(2.0), 1.5(3.0)
2.0(4.0) |
- |
| VR49-□ |
49 |
41 |
24 |
71 |
30 |
M16 |
22 |
20 |
2.0(4.0), 2.5(5.0)
3.0(6.0), 3.5(7.0) |
- |
| VR63-□ |
63 |
50 |
28 |
97 |
35 |
M20 |
27 |
24 |
4.0(8.0), 4.5(9.0)
5.0(10.0), 5.5(11.0) |
- |
| VR73-□ |
73 |
55 |
32 |
109 |
42 |
M24
P=2.0 |
32 |
30 |
6.0(12.0), 6.5(13.0)
7.0(14.0), 7.5(15.0) |
- |
※ご注文の際は、『型式』の『□』に矯正線径を入れて ご注文ください。
※矯正装置には 全て当社Ｖ型ローラー（焼入れＨＲＣ６０°）を使用しています。
※標準以外の異なる線径も承りますので ご相談ください。
|
※線径をクリックすると参考図面が閲覧出来ます。
|
